Inmeten voor renovatie en verbouwing tot nieuw pand Timmerman Transport.

Inmeten voor renovatie en verbouwing tot nieuw pand Timmerman Transport.

Uitdaging

Een voormalige medicijnfabriek werd getransformeerd tot het nieuwe onderkomen van Timmerman Transport. Om het ontwerp van de uitbreiding, de nieuwe laadput en de exacte herplaatsing van brandtrappen foutloos te laten verlopen, had het projectteam millimeternauwkeurige data nodig van de bestaande stalen constructie én het terrein.

Onze aanpak
Digitaal inmeten

Met 3D‑laserscanning legden we het volledige gebouw – twee verdiepingen, binnen en buiten – vast, inclusief brandtrappen en wegprofiel bij de toekomstige laadput.

Point‑cloudverwerking

Alle scans werden samengevoegd tot één geo‑gerefereerde point cloud: de digitale kopie van het pand waarop constructeurs en engineers hun teken‑ en rekenwerk baseerden.

Modellering & validatie

We leverden modelleerklare bestanden én controleerden op locatie of de nieuwe staalconstructie en laadput exact aansloten op het bestaande frame.

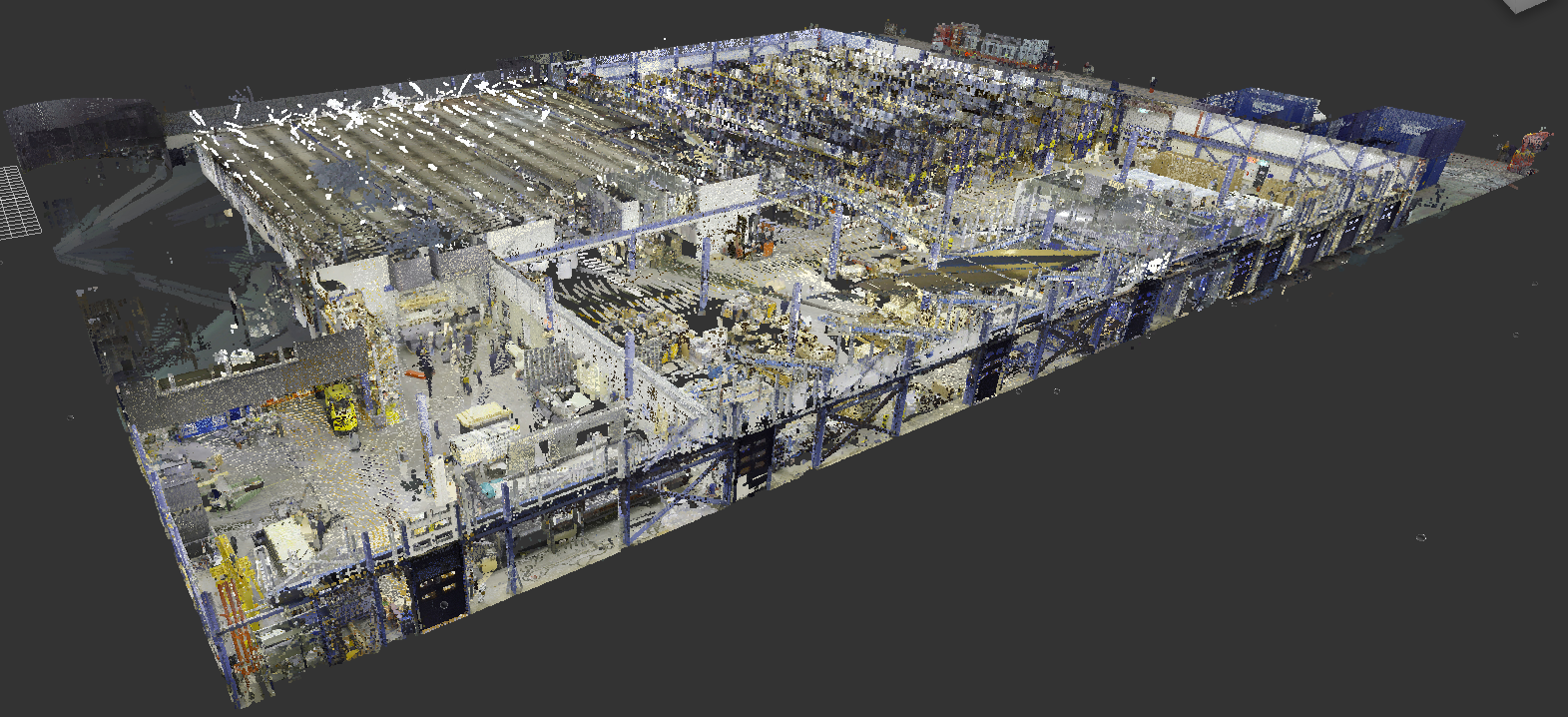

Scan binnenkant

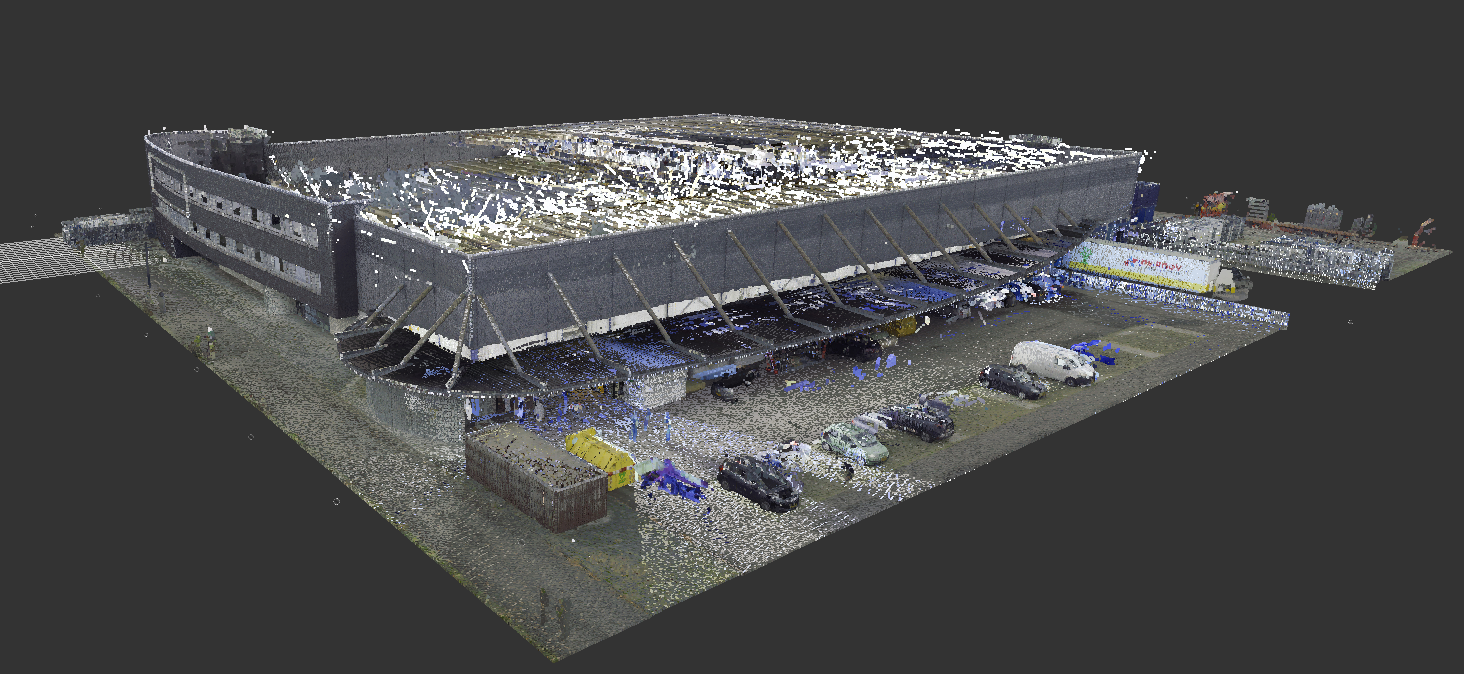

Scan buitenkant

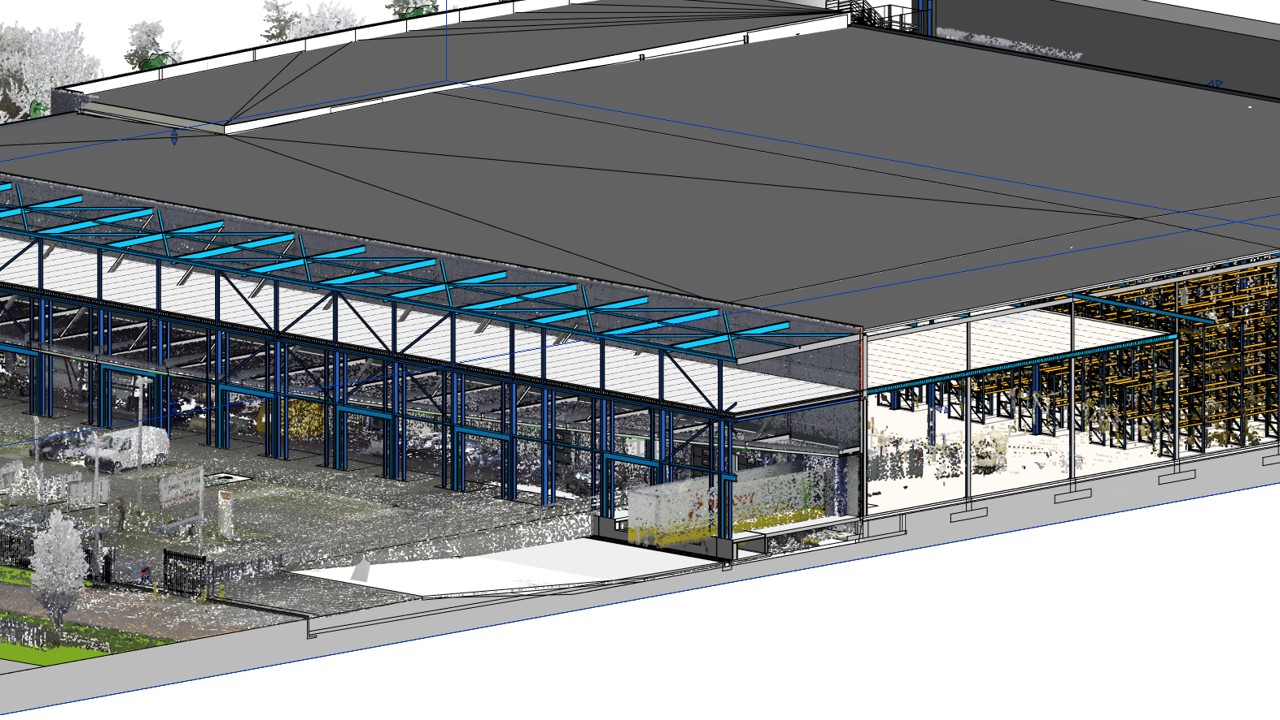

Nieuwe modellen pand
Scan binnenkant
Scan buitenkant
Nieuwe modellen pand
Resultaat

Nieuwe constructietekeningen sloten direct aan op de bestaande staalstructuur; herplaatsing van brandtrappen kon zonder extra meetrondes.

Het ontwerpteam bepaalde de juiste helling voor de laadput in één keer goed, dankzij de opgenomen weg­hoogtes.

Eén aanspreekpunt voor opname, modellering en controle garandeerde een soepel proces en minimale faalkosten.
